Tips dan Cara Menyambung Kabel CCTV



Berikut ini adalah tutorial mengenai tips dan cara dalam melakukan penyambungan kabel CCTV dengan baik dan benar. Bagi kalian yang berprofesi sebagai teknisi CCTV, pasti sering menemukan kendala atau masalah pada kabel CCTV yang putus ( korosi atau gigitan tikus ) yang mengakibatkan kabel CCTV tidak optimal dalam memberikan signal dan daya pada kamera CCTV, alhasil kamera CCTV tidak tampil pada layar monitor, kemudian jika tidak segera ditangani akan menyebabkan banyak resiko pada sistem keamanan CCTV, dan hal biasa yang sering dilakukan adalah menelusuri titik kerusakan kabel CCTV dengan menggunakan alat kabel tester, kemudian ketika titik kerusakan kabel sudah berhasil ditemukan, barulah dilakukan perbaikan dengan melakukan penyambungan pada titik kabel CCTV yang bermasalah, dengan catatan kabel CCTV masih dalam kondisi yang layak untuk dilakukan penyambungan, namun tidak dianjurkan untuk menyambung kabel CCTV yang kondisinya sudah tidak layak ( tembaga kabel kropos berkapur ), akan lebih baik jika kabel CCTV diganti dengan kabel yang baru.





baca juga " cara mengatasi masalah pada perangkat CCTV "











Berikut ini langkah dalam menyambung kabel CCTV

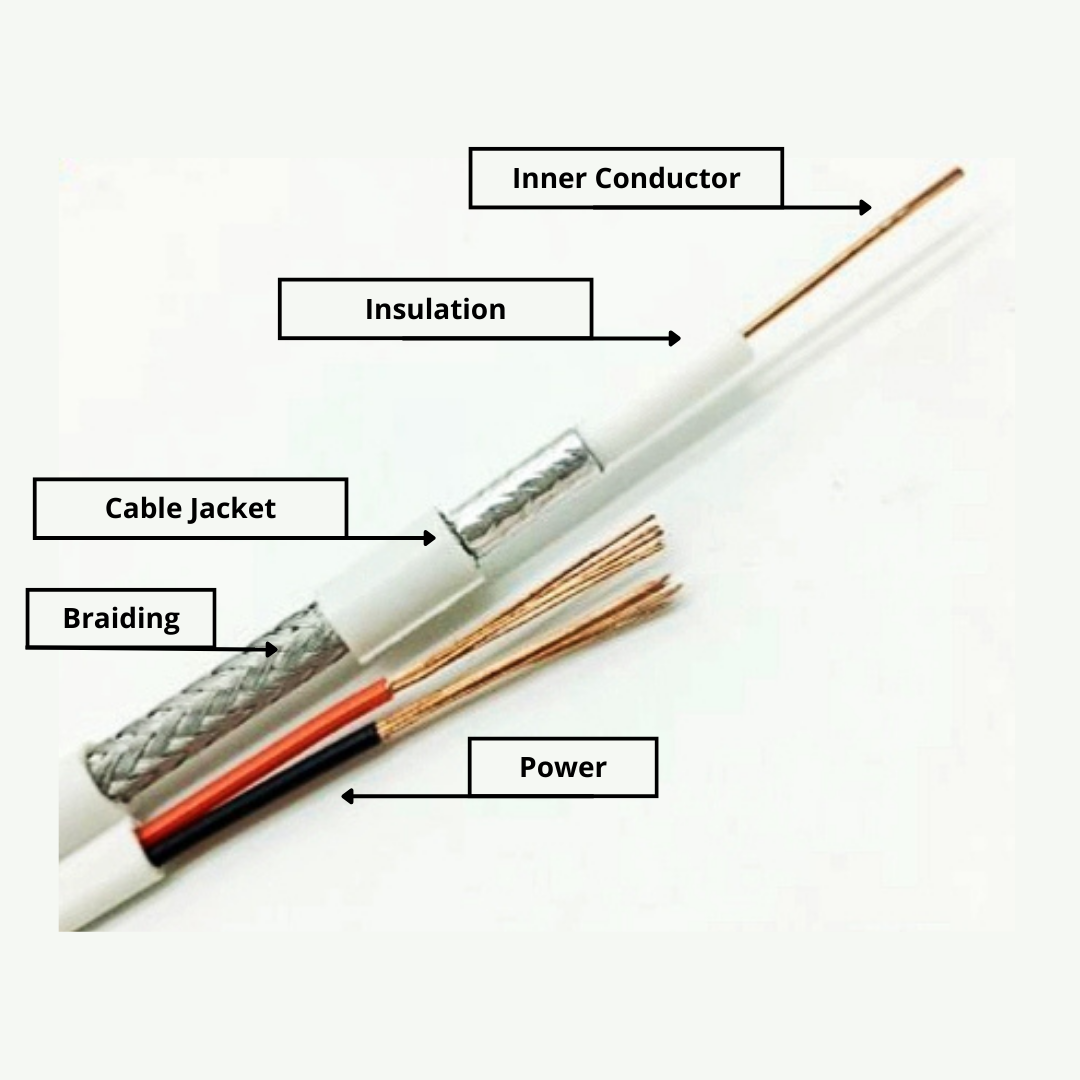

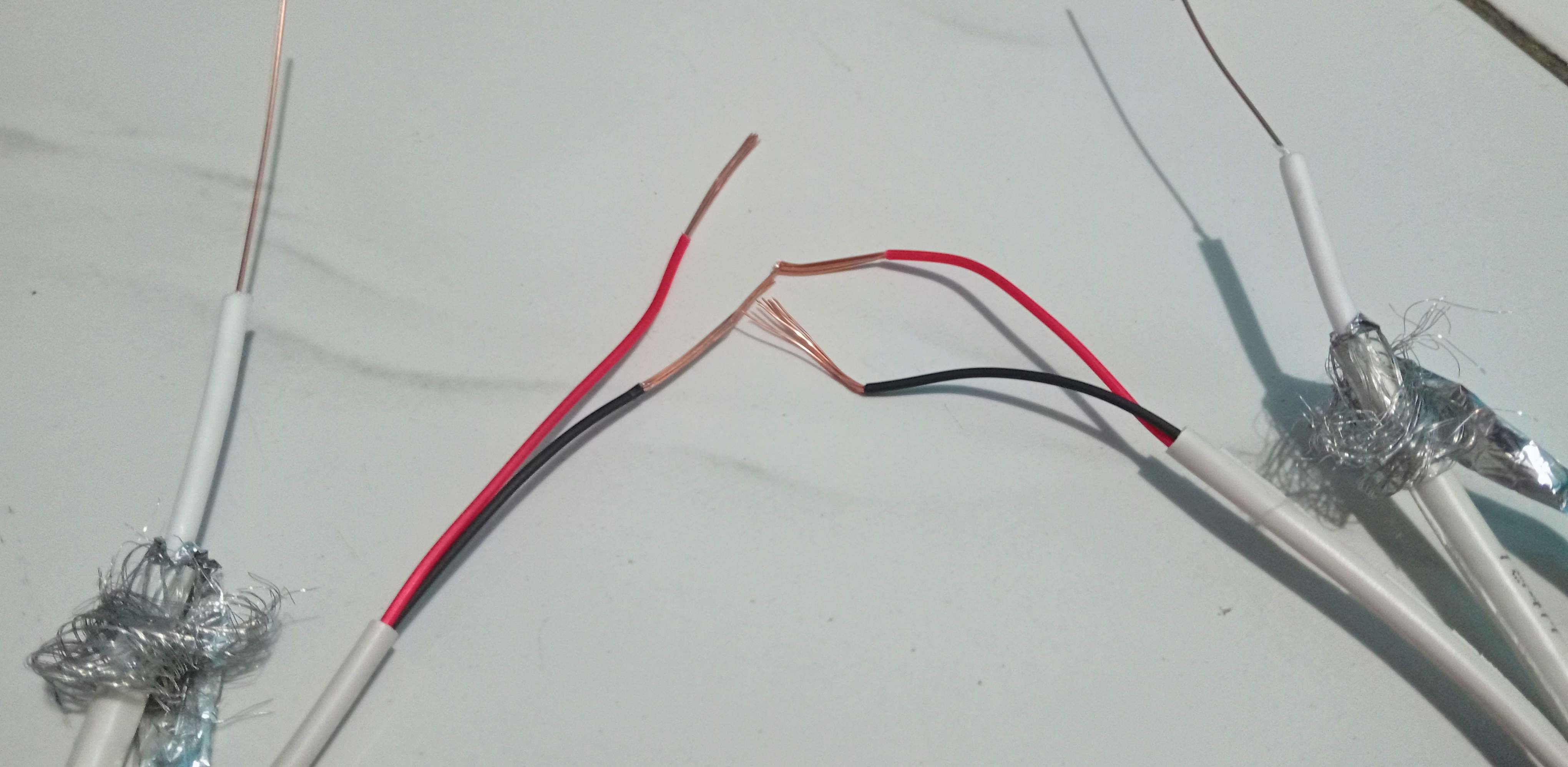

Sebelumnya, terlebih dahulu perhatikan dengan seksama komposisi material yang ada pada kabel CCTV diatas. Langkah pertama yang harus dilakukan adalah mengupas jacket pada kabel CCTV seperti gambar dibawah ini.

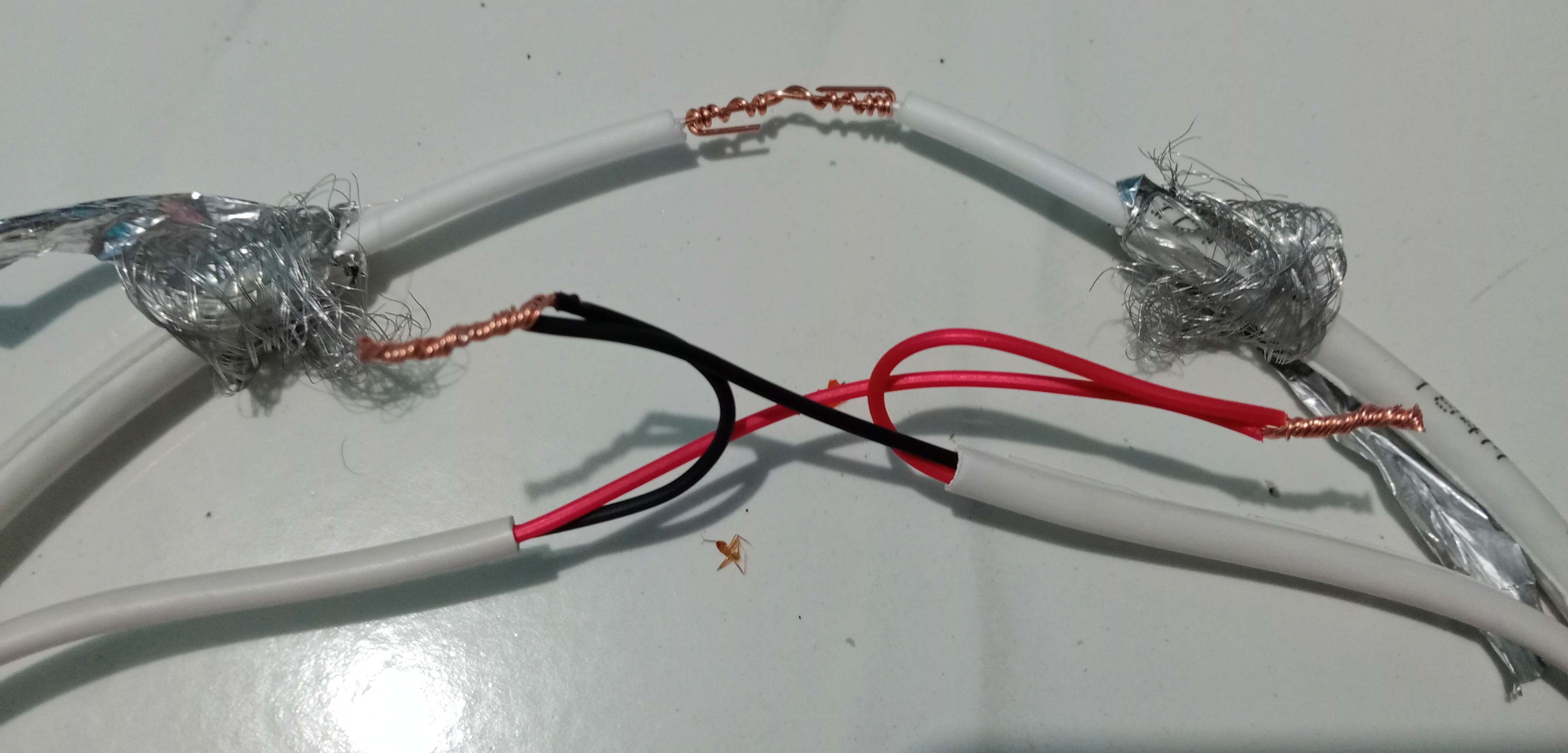

Kemudian setelah kabel CCTV sudah pada posisi terkupas, lanjut pada langkah kedua yaitu lakukan penyambungan pada setiap tembaga ( inner conductor ) pada kabel CCTV, seperti gambar dibawah ini.

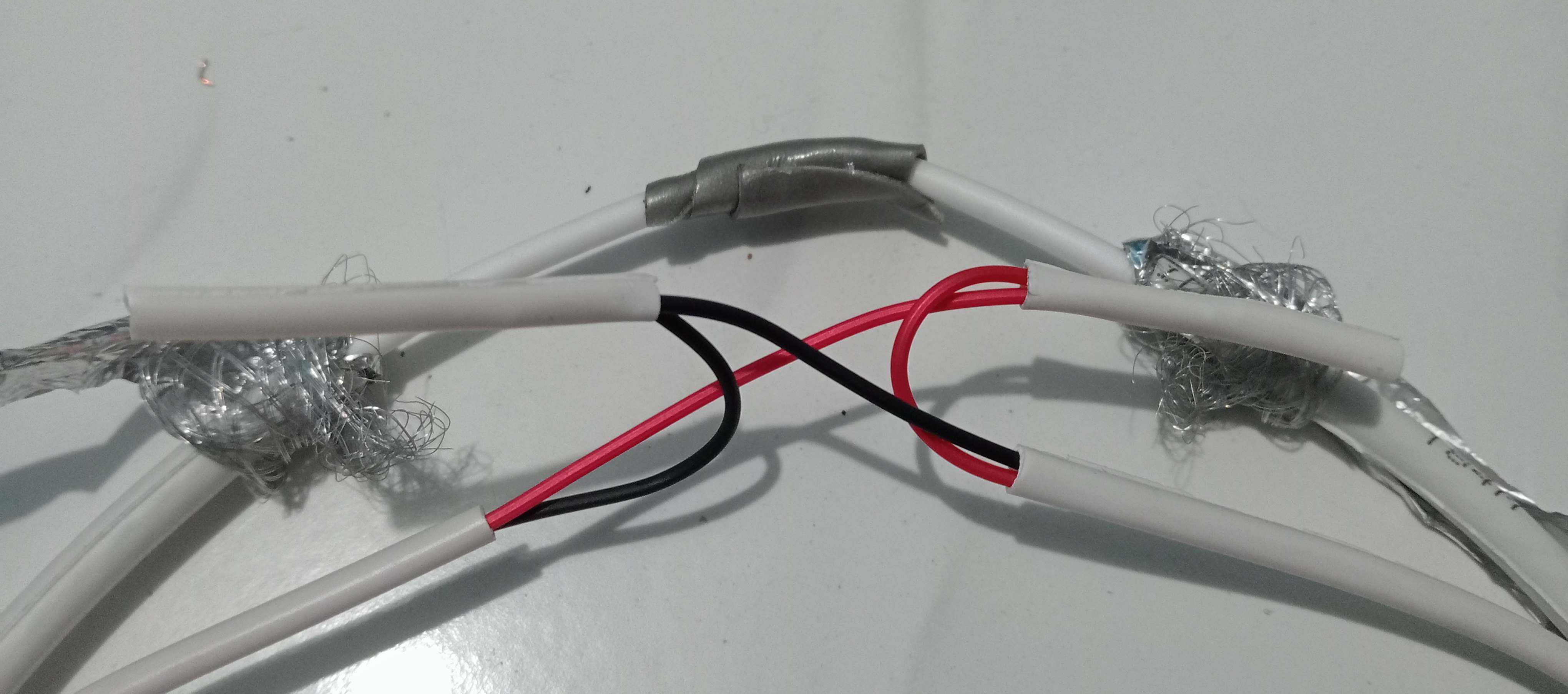

Kemudian setelah tembaga pada setiap kabel CCTV ( inner conductor ) sudah dilakukan penyambungan , langkah ketiga adalah menutup sambungan tembaga tersebut dengan menggunakan cable jacket atau kulit kabel pada kabel CCTV, menghindari terjadi short pada tembaga kabel CCTV, seperti gambar dibawah ini.

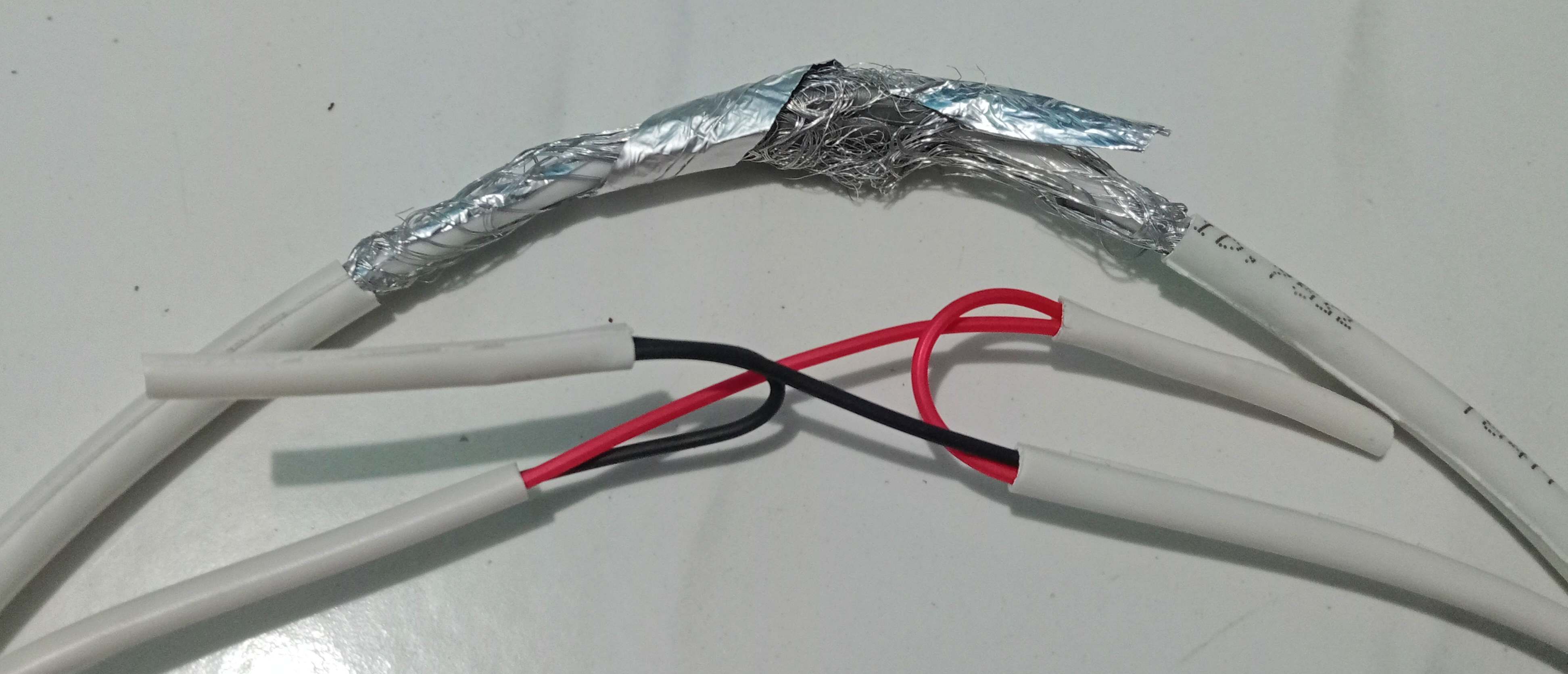

Kemudian ketika sambungan tembaga kabel CCTV sudah pada posisi tertutup dengan rapat dan rapih, pastikan bahwa tidak ada bagian tembaga yang belum tertutup. setelah itu lakukan langkah ke empat adalah, menyambung serabut pelindung pada kabel CCTV seperti pada gambar dibawah ini.

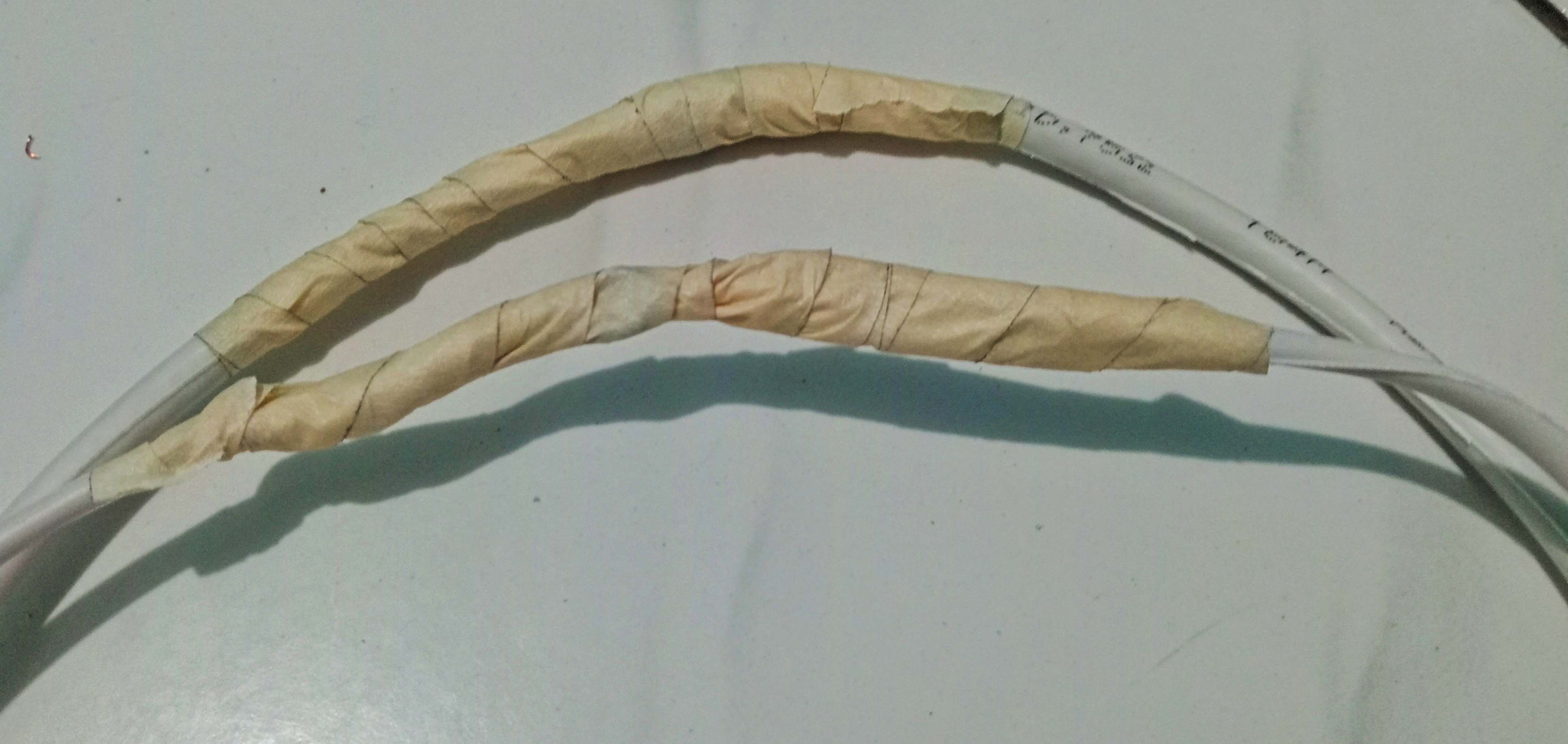

Kemudian langkah terakhir adalah menutup semua bagian penyambungan dengan isolasi yang memiliki perekat yang kuat, atau bila perlu ditambahkan dengan kabel protector agar terlindung dari panas dan hujan ( jika kabel terletak pada area outdoor ) .





Pada bagian langkah yang terakhir bisa ditambahkan dengan material apapun yang memiliki perekat yang kuat atau bisa juga ditambahkan pipa sebagai pelindung dikala hujan dan panas. Semoga tutorial ini dapat membantu dalam mengatasi kesulitan dalam menyambung kabel CCTV yang bermasalah, terima kasih.
